VOC分析小屋是用于安装和运行VOC（挥发性有机物）在线监测系统的专用设施，其配置模块和设计思路均基于确保系统安全、稳定运行以及满足特定工业环境监测的需求。以下是对常见VOC分析小屋的配置模块及设计思路的详细阐述：

 一、配置模块

主体结构：

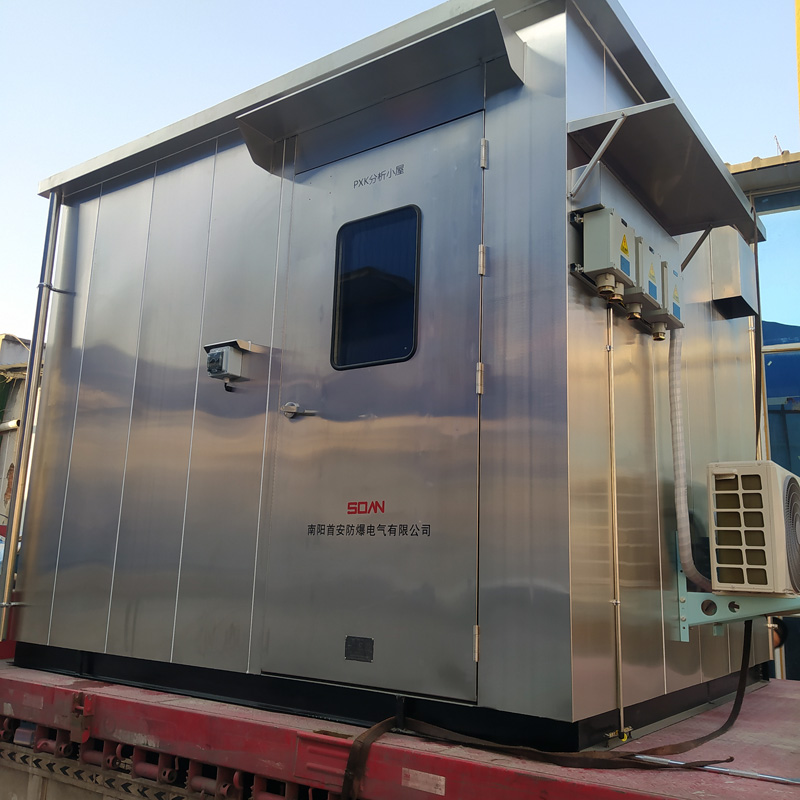

分析小屋通常采用预先制造好的型钢焊接框架式结构，具有足够的强度和稳定性，以满足安装、运输和维修的要求。

屋顶应为防水结构，且强度满足相关要求。

墙和屋顶填充阻燃绝热材料，以提高小屋的保温和隔热性能。

防爆与防护：

分析小屋内外墙及屋顶采用不锈钢或碳钢喷塑材料制作，具有耐腐蚀和防爆性能。

地板采用防滑防静电材料，确保人员安全和设备稳定运行。

所有电气设备均布置在防爆小屋之内，如防爆配电箱、防爆照明设备、防爆通风设备等，均通过防爆认证。

监测与分析系统：

配备先进的VOCs在线监测系统，能够实时监测空气中的VOCs浓度，为工业排放控制提供数据支持。

系统包括采样装置、预处理系统、分析仪和数据处理单元等组成部分。

供电与配电系统：

采用220VAC UPS防爆电源配电箱为分析仪、报警器等用电设备供电。

配备220V AC市电防爆配电箱为采暖通风和空调系统等提供电力。

仪表或控制系统所需的24V DC直流电源模块由分析小屋集成商负责提供。

报警与联锁系统：

配备可燃、有毒、低氧检测变送器，实时监测小屋内的气体浓度。

当气体浓度达到报警上限时，送出干结点信号至控制报警系统，并输出公共报警信号至DCS系统。

报警系统包括声光报警器和联锁装置，能够在紧急情况下及时发出警报并采取相应的安全措施。

通风与空调系统：

配备防爆空调和通风设备，用于调节室内温度，确保VOCs监测仪器在适宜的温度范围内正常工作。

通风设备通常选择防爆风扇，用于抽引空气，保持小屋内部空气流通，防止有害气体和粉尘积聚。

辅助设施：

配备办公桌、工作长凳、储物工具柜等办公设施，方便人员操作和维修。

设置视频监控系统和防雷、防静电及保护接地等安全措施，确保小屋的安全运行。

二、设计思路

安全优先：

设计时充分考虑防爆、防火、防静电等安全因素，确保小屋在恶劣工业环境下的安全运行。

采用高强度、耐腐蚀的不锈钢材料制作小屋主体结构，提高小屋的耐用性和稳定性。

功能完善：

配备完整的监测与分析系统，能够实时监测VOCs浓度，为工业排放控制提供准确的数据支持。

配备完善的供电与配电系统、报警与联锁系统以及通风与空调系统等辅助设施，确保小屋的正常运行和人员安全。

便于维护：

小屋内部布局合理，便于人员操作和维修。

配备标准的接线箱和电缆密封模块等部件，方便现场电缆穿墙接线和设备的维护更换。

适应性强：

小屋的尺寸和配置可根据实际需求进行定制，以满足不同工业现场的监测需求。

配备多种防护措施和防爆等级选择，以适应不同爆炸危险区域的环境要求。

综上所述，VOC分析小屋的配置模块和设计思路均体现了安全、稳定、功能完善、便于维护和适应性强等特点。这些特点使得VOC分析小屋在工业环境监测领域具有广泛的应用前景。
